"Sfera" a Passaggio Totale da ½" a 1" ½"

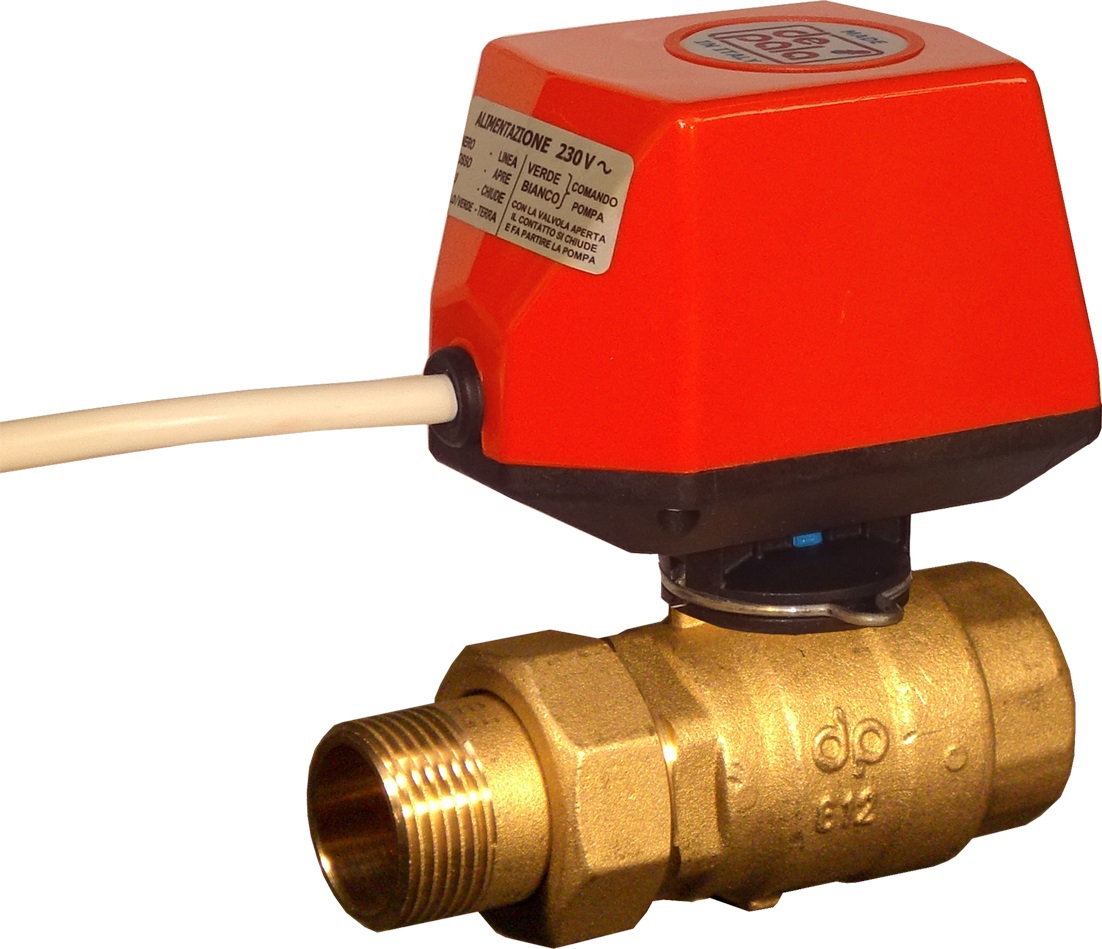

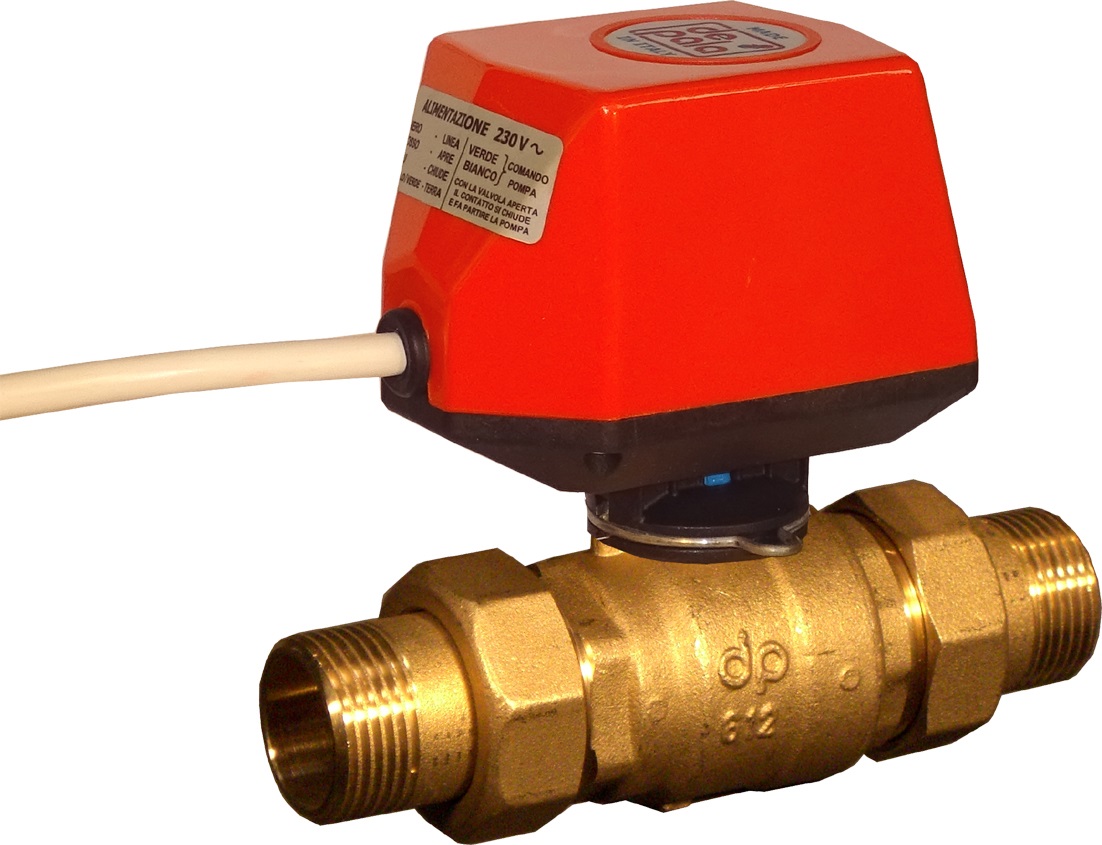

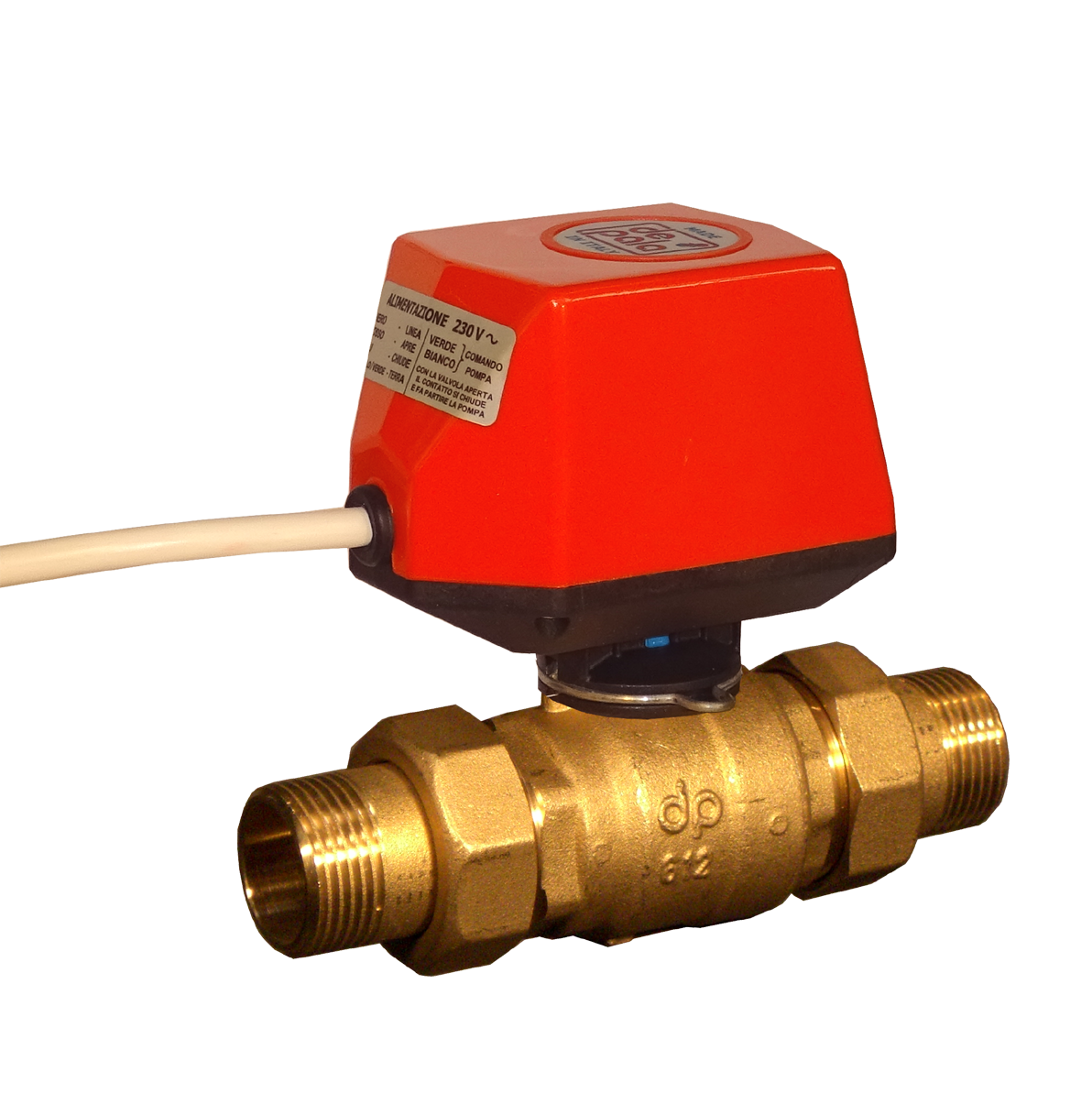

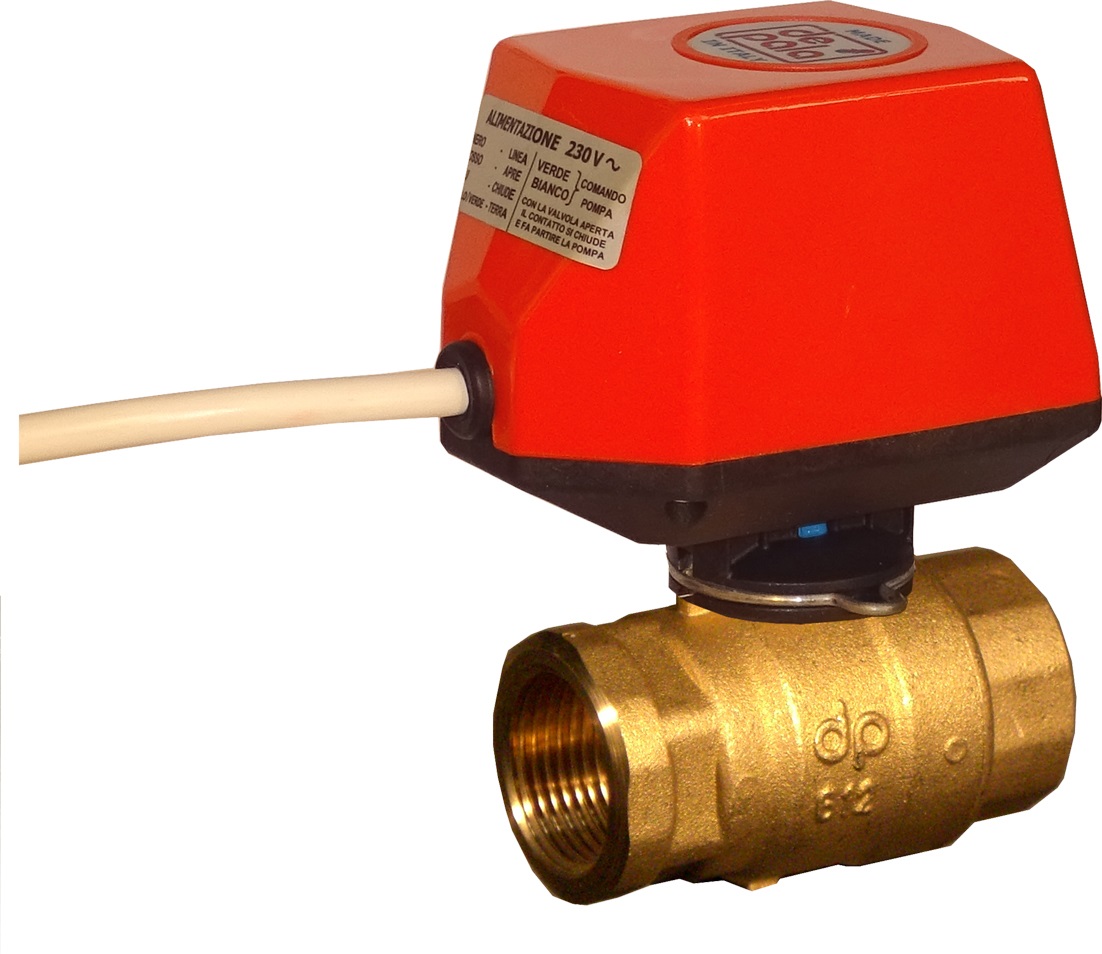

Valvola di zona a 2 vie

Valvola di zona a 2 vie
Valvola di zona a 2 vie

Descrizione

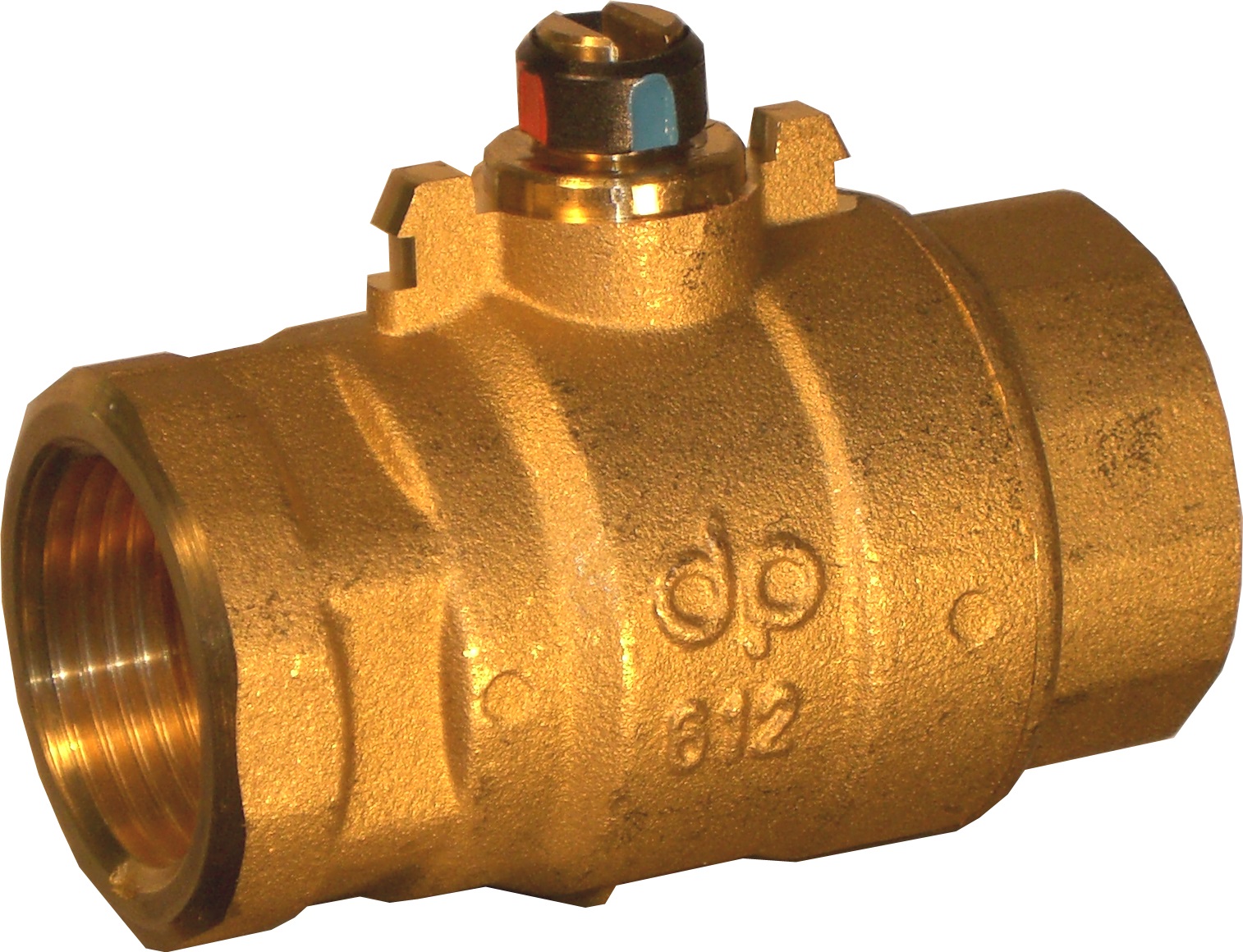

Le valvole sono costruite in ottone secondo criteri di robustezza e affidabilità. L' otturatore a sfera a passaggio totale garantisce minime perdite di carico e nessun trafilamento anche dopo lunghi tempi di utilizzo. Gli attacchi filettati possono essere scelti femmina, maschio, o con bocchettoni in funzione della praticità di installazione. Le 3 vie hanno diverse configurazioni dei flussi adattandosi alle più svariate situazioni impiantistiche.

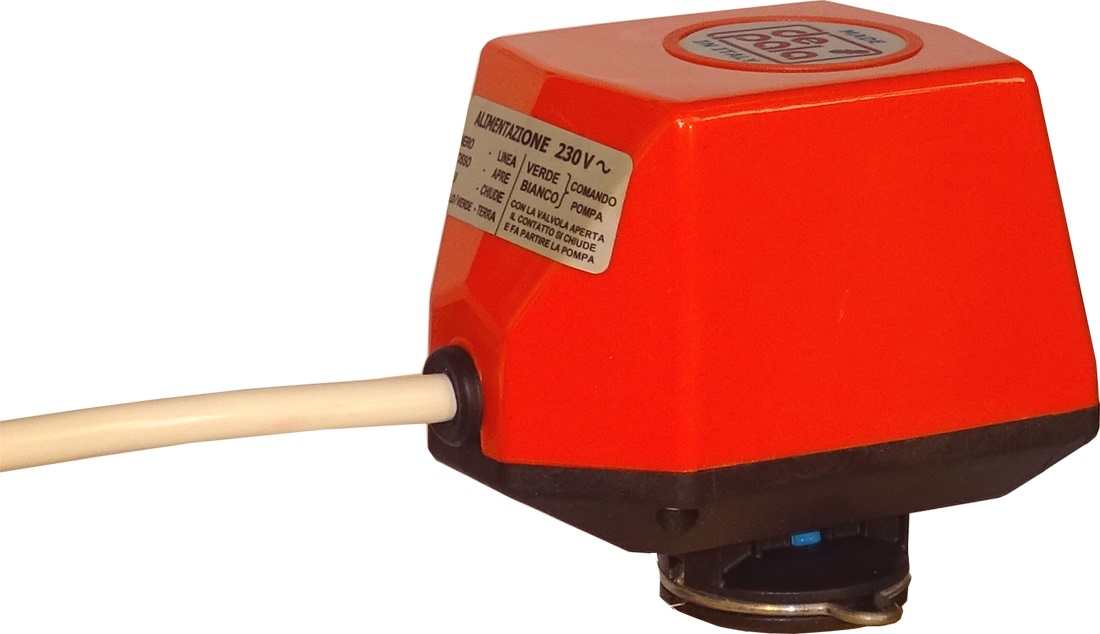

I servomotori dispongono di un robusto riduttore ad ingranaggi in acciaio e hanno un cavo multipolare precablato per agevolare il collegamento elettrico. Gli attuatori De Pala assorbono corrente soltanto durante la manovra, diversamente ad esempio dai servomotori con ritorno a molla ed hanno un posizionamento preciso e ripetibile.

Grazie ad un anello di acciaio sul servomotore e alla speciale lavorazione del corpo valvola, l'innesto e il disinnesto dei due componenti è semplice, rapido e non necessita di alcun attrezzo.

Opzionalmente il servomotore può essere ordinato con contatto ausiliario.
E' un contatto libero, non in tensione, utile ad esempio per azionare la caldaia all' apertura della valvola, per segnalare a distanza lo stato aperto-chiuso mediante una lampadina, o per altre funzioni. A richiesta De Pala può fornire servomotori con due contatti ausiliari, con contatto chiuso a valvola chiusa e in ulteriori varianti.

Dati Tecnici

CORPO VALVOLA:



Corpo : Ottone CW617N ( UNI 12165 )
Sfera : Ottone CW617N ( UNI 12165 ) Nichelata-Cromata
Sedi Sfera : PTFE più O-RING in EPDM
Asta : Ottone CW614N ( UNI 12164 ) con doppio O-RING in EPDM ed anello antigrippaggio in PTFE
Pressione massima di esercizio : 16 bar
Pressione differenziale massima : Δp = 6 bar
Temperatura di esercizio del fluido : 0 °C + 110 °C (per i valori estremi è raccomandato l'utilizzo del distanziale)
Fluido utilizzabile : Acqua, acqua glicolata (max 50%) o liquidi compatibili con tenute in PTFE ed EPDM
Perdite di carico : pressochè nulle (PASSAGGIO TOTALE)
Innesto: rapido con molla ad anello



SERVOMOTORI ACCOPPIATI:


Tempi di apertura/chiusura: 8" - 15" - 30" - 60" - 120"
Tensioni disponibili: 230VAC - 24VAC - (serie speciali 110VAC - 12Vcc - 24Vcc)
Tipo di comando: a due fili (con relè incorporato) / a tre fili in deviazione)
Versioni con e senza contatto ausiliario
Grado di protezione elettrica: IP54

Richiedi Informazioni

Codici Prodotto Relativi

612FB:

CORPO VALVOLA SFERA 2 VIE DIAM. 1" TIPO TUTTO/NIENTE - ATT. FEMM/BOCCHET
602FB:

CORPO VALVOLA SFERA 2 VIE DIAM. 3/4" TIPO TUTTO/NIENTE - ATT. FEMM/BOCCHET
632FB:

CORPO VALVOLA SFERA 2 VIE DIAM. 1/2" TIPO TUTTO/NIENTE - ATT. FEMM/BOCCHET
642 M:

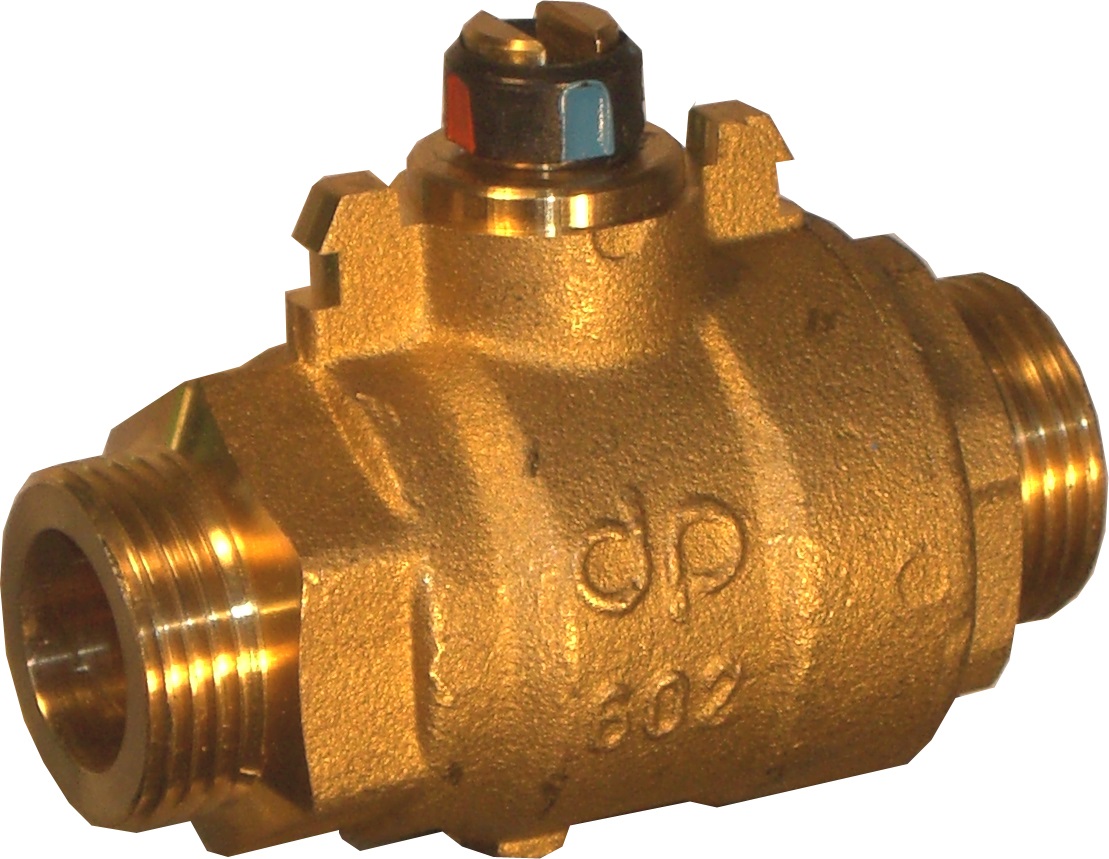

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/2 TIPO TUTTO/NIENTE - ATTACCHI MASCHIO
622 M:

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/4 TIPO TUTTO/NIENTE - ATTACCHI MASCHIO
612 M:

CORPO VALVOLA SFERA 2 VIE DIAM. 1" TIPO TUTTO/NIENTE - ATTACCHI MASCHIO
602 M:

CORPO VALVOLA SFERA 2 VIE DIAM. 3/4" TIPO TUTTO/NIENTE - ATTACCHI MASCHIO
642 F:

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/2 TIPO TUTTO/NIENTE - ATTACCHI FEMMINA
622 F:

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/4 TIPO TUTTO/NIENTE - ATTACCHI FEMMINA
612 F:

CORPO VALVOLA SFERA 2 VIE DIAM. 1" TIPO TUTTO/NIENTE - ATTACCHI FEMMINA
602 F:

CORPO VALVOLA SFERA 2 VIE DIAM. 3/4" TIPO TUTTO/NIENTE - ATTACCHI FEMMINA
632 F:

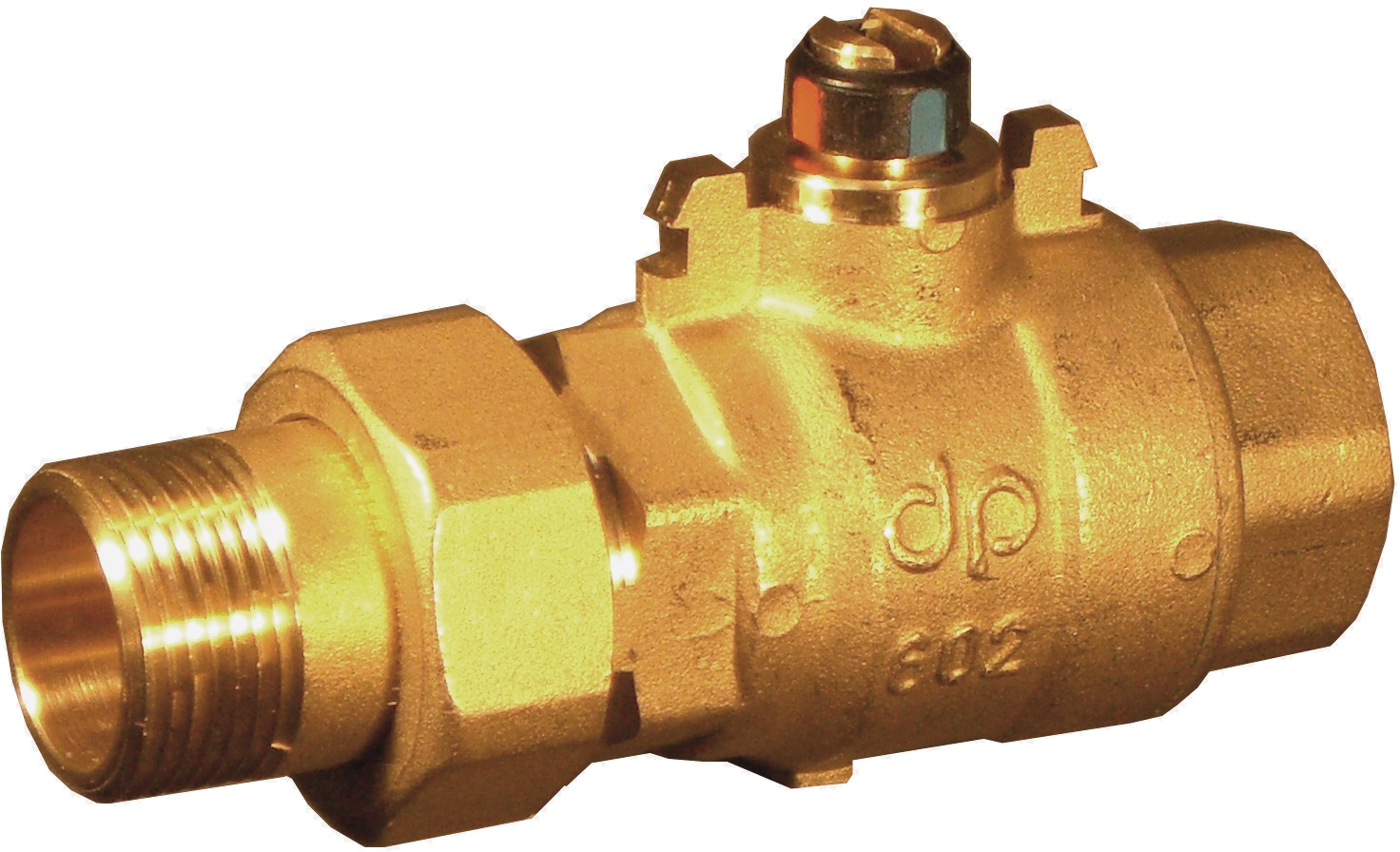

CORPO VALVOLA SFERA 2 VIE DIAM. 1/2" TIPO TUTTO/NIENTE - ATTACCHI FEMMINA
622FB:

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/4 TIPO TUTTO/NIENTE - ATT. FEMM/BOCCHET
642FB:

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/2 TIPO TUTTO/NIENTE - ATT. FEMM/BOCCHET
632 B:

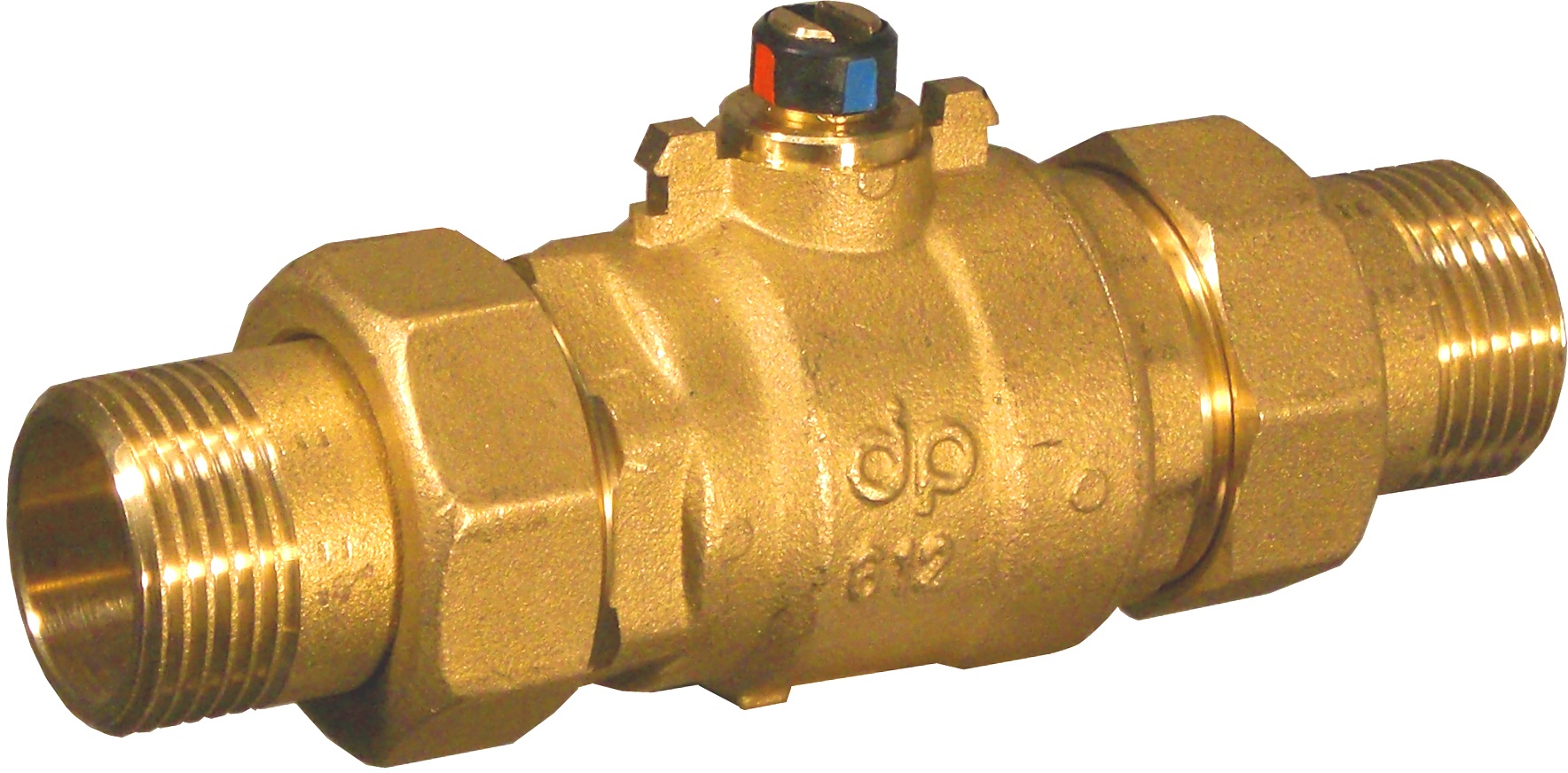

CORPO VALVOLA SFERA 2 VIE DIAM. 1/2" TIPO TUTTO/NIENTE - ATT. BOCCHETTONE
602 B:

CORPO VALVOLA SFERA 2 VIE DIAM. 3/4" TIPO TUTTO/NIENTE - ATT. BOCCHETTONE
612 B:

CORPO VALVOLA SFERA 2 VIE DIAM. 1" TIPO TUTTO/NIENTE - ATT. BOCCHETTONE
622 B:

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/4 TIPO TUTTO/NIENTE - ATT. BOCCHETTONE
642 B:

CORPO VALVOLA SFERA 2 VIE DIAM. 1"1/2 TIPO TUTTO/NIENTE - ATT. BOCCHETTONE
M6A2:

MOTORE COMANDO 3 FILI NO C.AUX AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6S2:

MOTORE COMANDO 3 FILI NO C.AUX AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
M6A2V:

MOTORE COMANDO 3 FILI NO C.AUX AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6S2V:

MOTORE COMANDO 3 FILI NO C.AUX AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
M6A2W:

MOTORE COMANDO 3 FILI NO C.AUX AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6S2W:

MOTORE COMANDO 3 FILI NO C.AUX AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
M6A2X:

MOTORE COMANDO 3 FILI NO C.AUX AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6S2X:

MOTORE COMANDO 3 FILI NO C.AUX AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
M6B2:

MOTORE COMANDO 3 FILI 1 C.AUX. AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6C2:

MOTORE COMANDO 3 FILI 1 C.AUX AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
M6B2V:

MOTORE COMANDO 3 FILI 1 C.AUX. AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6C2V:

MOTORE COMANDO 3 FILI 1 C.AUX AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
M6B2W:

MOTORE COMANDO 3 FILI 1 C.AUX. AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6C2W:

MOTORE COMANDO 3 FILI 1 C.AUX AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
M6B2X:

MOTORE COMANDO 3 FILI 1 C.AUX. AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
M6C2X:

MOTORE COMANDO 3 FILI 1 C.AUX AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
R6A2:

MOTORE COMANDO 2 FILI NO C.AUX AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6S2:

MOTORE COMANDO 2 FILI NO C.AUX AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
R6A2V:

MOTORE COMANDO 2 FILI NO C.AUX AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6S2V:

MOTORE COMANDO 2 FILI NO C.AUX AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
R6A2W:

MOTORE COMANDO 2 FILI NO C.AUX AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6S2W:

MOTORE COMANDO 2 FILI NO C.AUX AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
R6A2X:

MOTORE COMANDO 2 FILI NO C.AUX AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6S2X:

MOTORE COMANDO 2 FILI NO C.AUX AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 24 VAC
R6B2:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6C2:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=60" x VALVOLA 2 VIE TUTTO/NIENTE - 24VAC
R6B2V:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6C2V:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=30" x VALVOLA 2 VIE TUTTO/NIENTE - 24VAC
R6B2W:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6C2W:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=15" x VALVOLA 2 VIE TUTTO/NIENTE - 24VAC
R6B2X:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 230VAC
R6C2X:

MOTORE COMANDO 2 FILI 1 C.AUX. AP=8" x VALVOLA 2 VIE TUTTO/NIENTE - 24VAC
M6A2C12VCC:

MOTORE COMANDO 3 FILI NO C.AUX AP=25" PER 2 VIE  -  CORRENTE CONTINUA 12VDC
M6A2C24VCC:

MOTORE COMANDO 3 FILI NO C.AUX AP=50" PER 2 VIE  -  CORRENTE CONTINUA 24VDC
M6B2C12VCC:

MOTORE COMANDO 3 FILI 1 C.AUX. AP=25" x VALVOLA 2 VIE TUTTO/NIENTE - 12V CC
M6B2C24VCC:

MOTORE COMANDO 3 FILI 1 C.AUX. AP=50" x VALVOLA 2 VIE TUTTO/NIENTE - 24V CC
