Descrizione

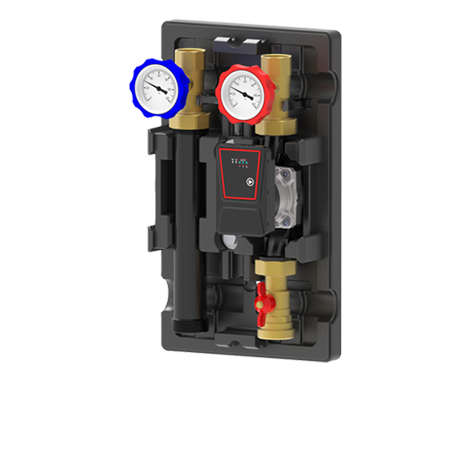

Il gruppo di rilancio diretto viene utilizzato per distribuire il fluido di mandata dell'impianto termico alla stessa temperatura del circuito primario (caldaia, pompa di calore, teleriscaldamento,...).
La sua installazione è prevista sul collettore principale avente interasse mandata/ritorno pari a 125 mm.

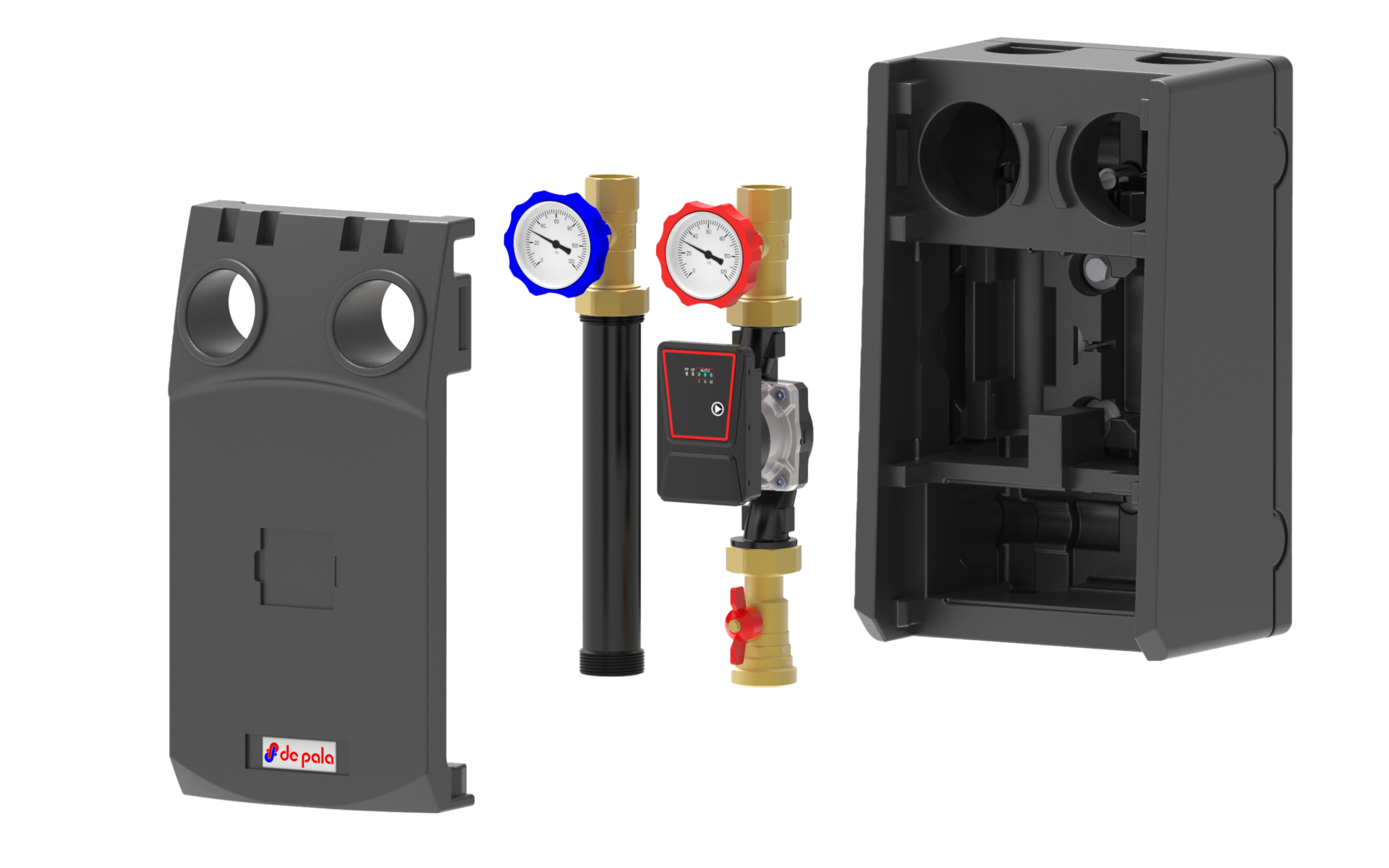

E composto da :

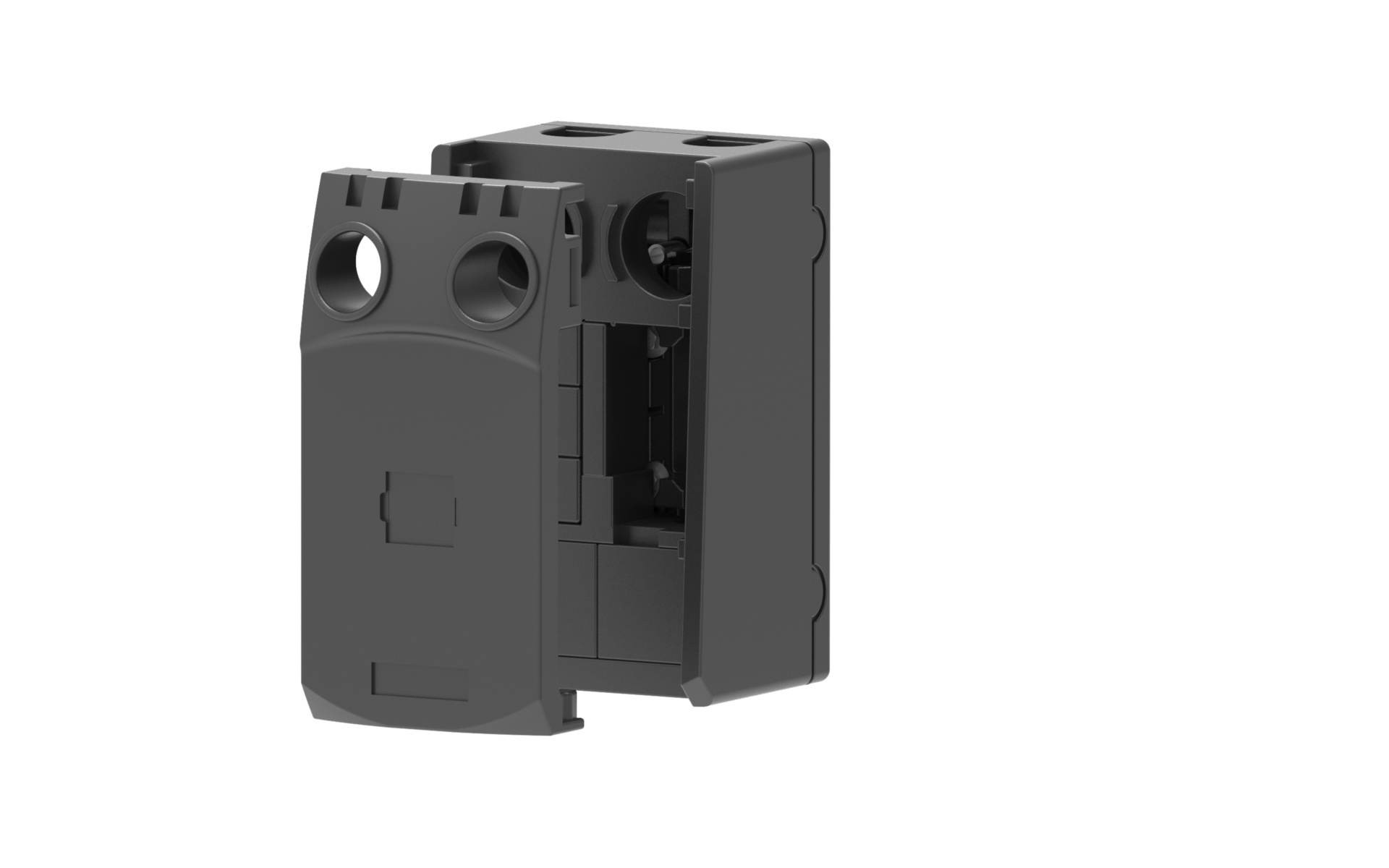

- Guscio di isolamento in EPP (polipropilene espanso)

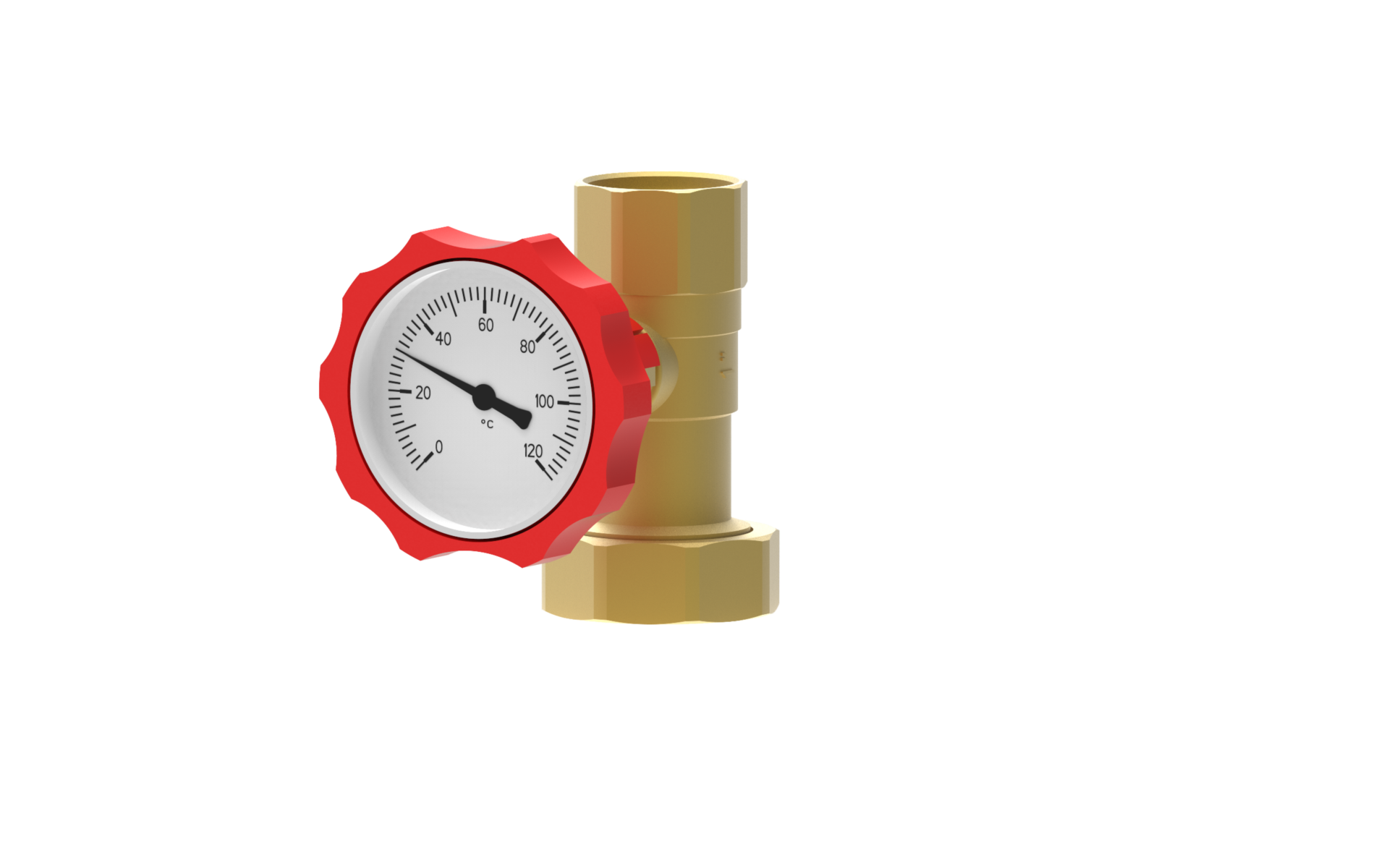

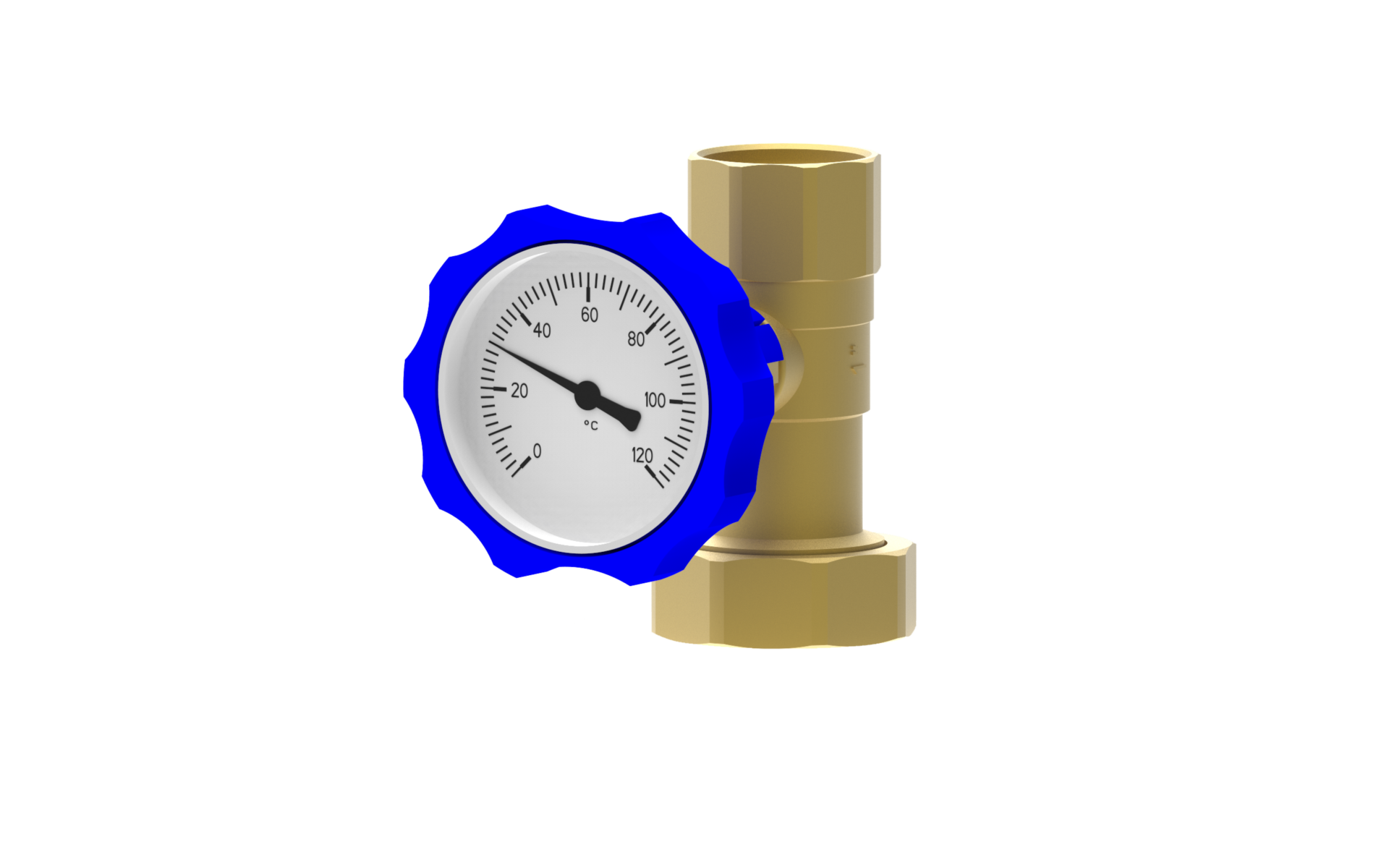

- Lato impianto : valvole a due vie di intercettazione per il collegamento alla mandata/ritorno impianto, termometri integrati nelle manopole, attacchi Ø 1" F

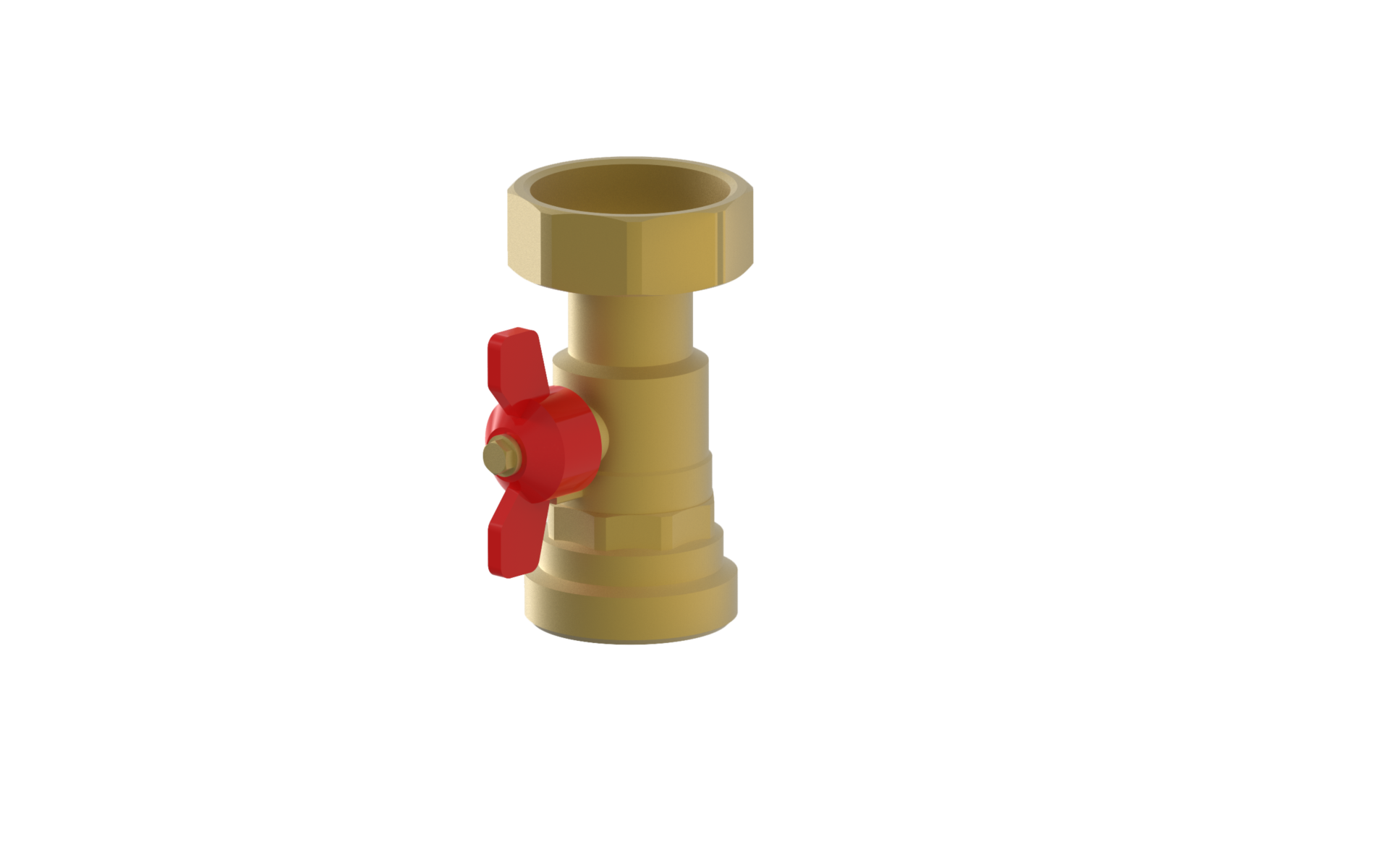

- Valvola di non ritorno incorporata su valvola manuale (linea di ritorno)

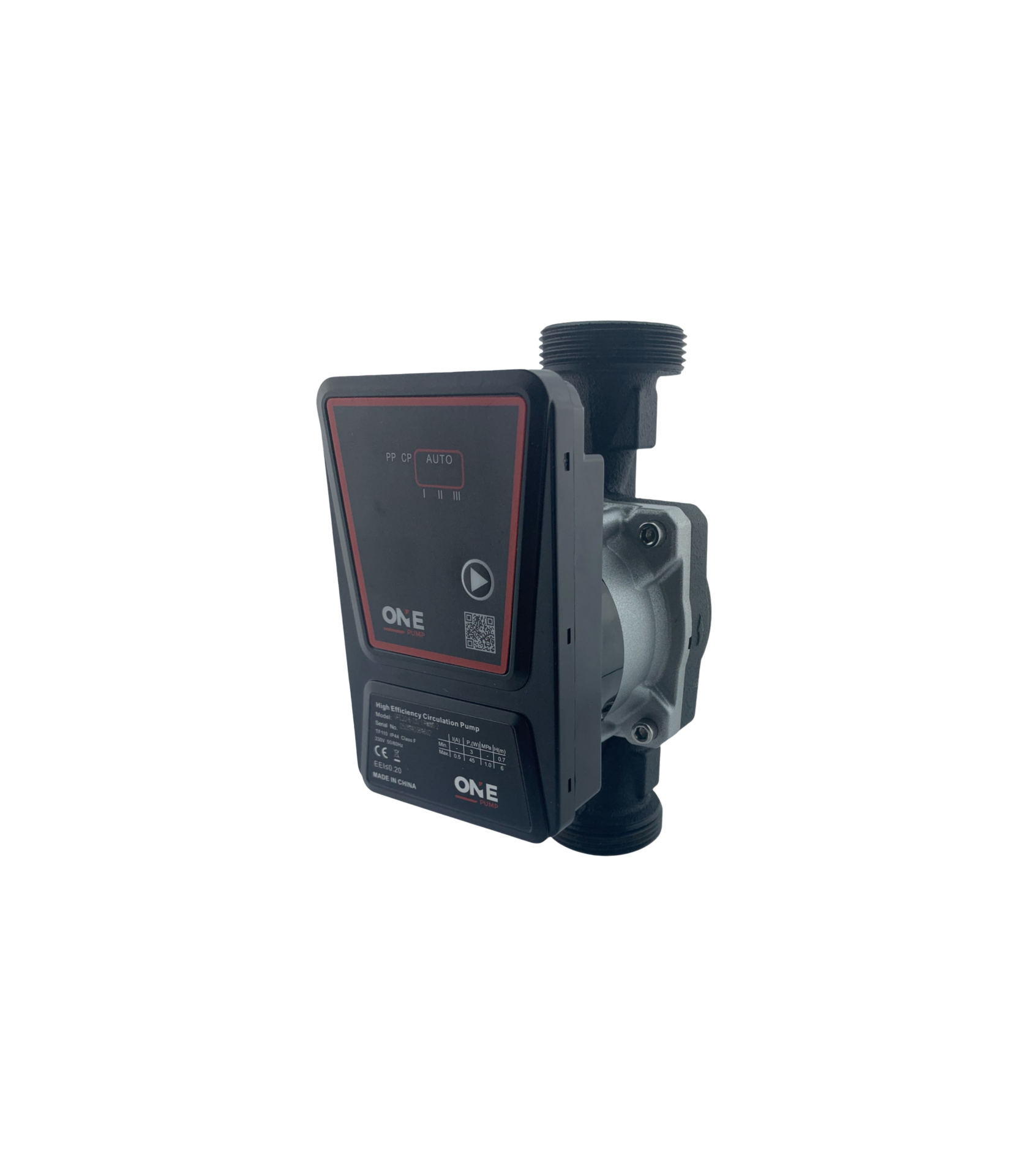

- Circolatore ad alta efficienza (disponibile anche modello senza circolatore)
- Lato collettore: attacchi Ø 1"1/2 M
Dati Tecnici
- Diametro Nominale : DN25
- Campo di temperatura di esercizio fluido : 15° - 80°C
- Temperatura massima di ingresso acqua : 80 °C
- Pressione massima di esercizio : 6 bar
- Fluidi utilizzabili : acqua, acqua glicolata / liquidi compatibili
con tenute in PTFE ed EPDM
- Scala termometri su valvole di intercettazione : 0 - 120°C
- Valori Kv : D2570 - Kv 7,0 m³/h
: M2560 - Kv 6,0 m³/h
: T2525 - KV 2.5 m³/h
- Interasse attacchi : 125 mm
- Attacchi filettati femmina (lato utilizzo) : G 1" - ISO 228-1
- Attacchi filettati maschio (lato collettore) : G 1"½ - ISO 228-1
Materiali:
- Tubazioni : Acciao Verniciato
- Corpo valvola termostatica : Ottone CW617N
- Corpo valvola a settore : Ottone CW617N
- Tenute : PTFE e EDPM
- Coibentazione gruppi : EPP
